本觀光設施建于廣州新電視塔454米高度的塔頂廣場上，整個觀光設施由16個球形球艙通過牽引鋼纜串聯而成，其中4個球艙配用動力車，通過動力車輪胎與調平軌道豎板摩擦產生摩擦力從而帶動整個設施慢速運動。在塔頂廣場低端區域設有乘客上下區，站臺屏蔽門與球艙門同步開閉，供乘客進出球艙。公司負責整個項目的電控系統的設計制造、廠內試驗和現場安裝調試。
整個電控系統采用CAN總線分布式控制技術，采用ATS+UPS供電系統，滑觸線供電，如下圖所示。
系統電氣原理結構
CAN總線分布式控制系統

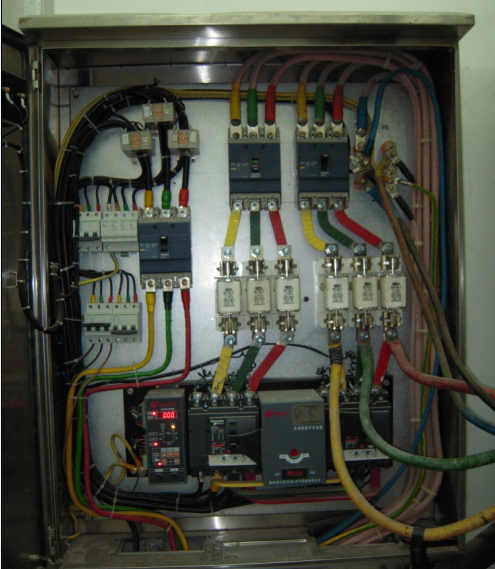

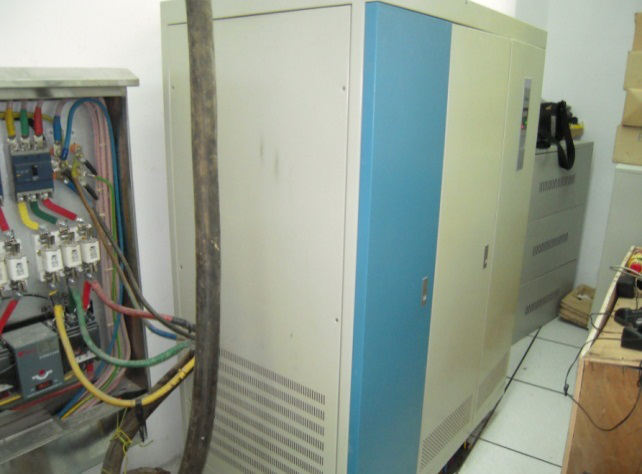

ATS+UPS

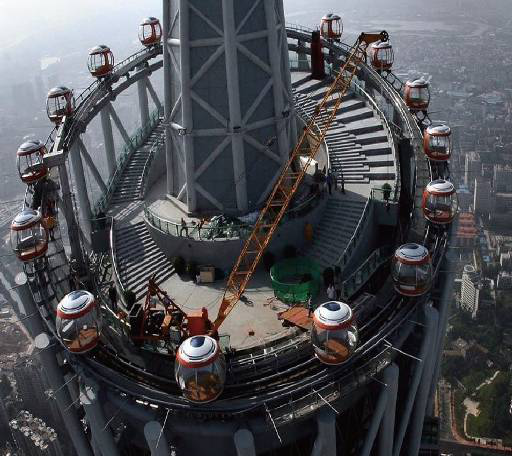

項目現場全景圖

現場空載運行 廠內重載試驗

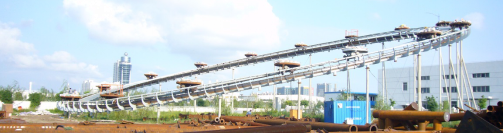

廠內試驗全景圖
|
